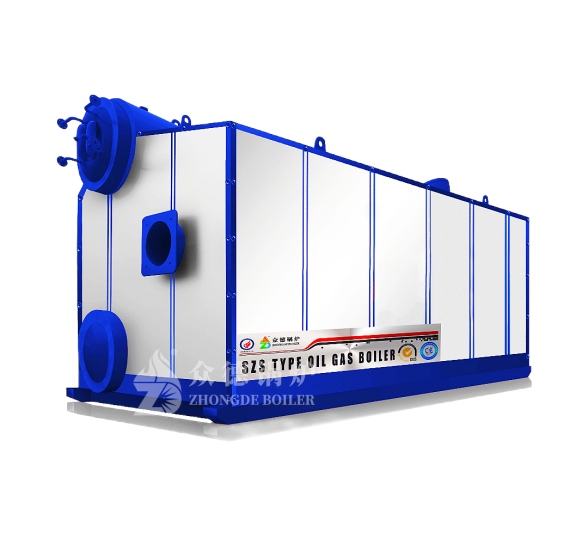

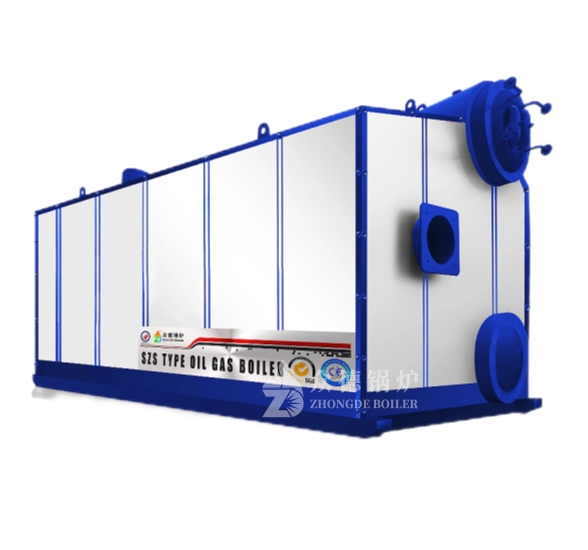

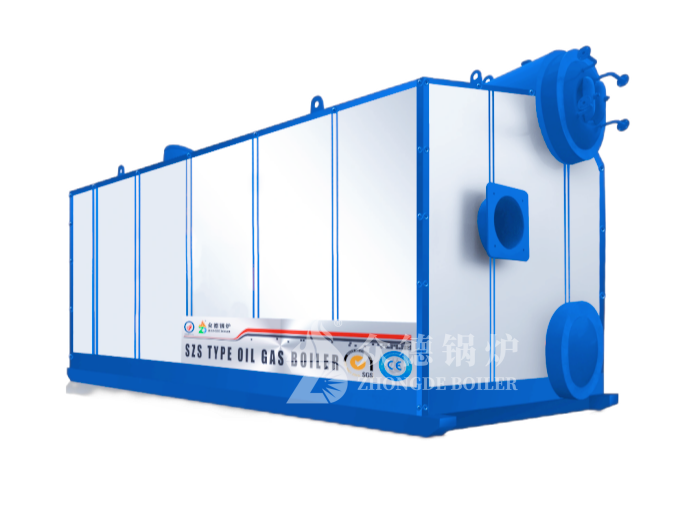

SZS天然氣水管鍋爐本體為雙鍋筒、縱置式、室燃D型布置結構，右側為爐膛，左側為對流管束，具有蒸汽質量高，處理組，效率高 （97%）的特點。
爐膛水冷壁及對流煙道全部采用膜式壁結構，密封性好，熱吸收率高，且有效降低耐火磚的使用及維修工作量。尾部布置有節能冷凝器.能有效降低排煙溫度，鍋爐熱效率高。配置超低氮全自動燃燒機，使煙氣有害污染物少，無噪音運行。
細節演示
性能優勢
1. 采用雙鍋爐“D”型布置，輻射受熱面大，熱效率高。
2. 爐體水冷壁和對流氣路為膜式結構，具有良好的密封性能，有效地減少了耐火磚數量和維護工作量。
3. 全自動燃燒器，具有點火控制程序，燃燒效率高，有害氣體排放低，具有過壓熄火保護功能。
4. 鍋爐外殼采用硅酸鋁板保溫，板厚約8cm，保溫性能好。
5. 鍋爐尾部省煤器布置能有效降低廢氣溫度，提高鍋爐熱效率(約97%)。
6. 爐頂設有兩個防爆門，確保鍋爐安全運行。
7. 鍋爐上有檢修孔和檢修孔，便于鍋爐內部安裝、檢修和清洗。
8. 全自動聯鎖保護程序，具有缺水、超壓、超溫、漏氣、熄火、漏電、或過載等保護功能。
技術參數
| 型號 | 額定蒸發量 (t/h) | 額定壓力 (Mpa) | 燃料消耗量 | 最大運輸件尺寸 (mm) | 最大運輸件重量 (t) | |
| 輕油 (kg/h) | 天然氣 (Nm3/h) | |||||
| SZS2-1.25-Y(Q) | 2 | 2.5 | 140 | 172 | 5.7×1.9×3.6 | 20.4 |
| SZS10-1.25-Y(Q) | 10 | 1.25 | 646 | 806 | 7.2×3.4×3.3 | 36.7 |
| SZS15-1.0-YQ | 15 | 1 | 1043 | 1209 | 7.1×3.7×3.5 | 38 |
| SZS20-1.25-Y(Q) | 20 | 1.25 | 1165 | 1403 | 10.8×7×4.8 | 41 |
| SZS25-2.45-Y(Q) | 25 | 2.45 | 1458 | 1773 | 10.8×7×4.8 | 60 |
| SZS30-1.25-Y(Q) | 30 | 1.25 | 1718 | 2092 | 12.9×7×4.8 | 64 |
| SZS35-2.45-Y(Q) | 35 | 2.45 | 2048 | 2468 | 12.9×7×4.8 | 68 |
| SZS50-2.45-Y(Q) | 50 | 2.45 | 3218 | 3878 | 13.2×12×4.7 | - |
| 注：參數僅供參考，若有變動以實際圖紙為準 | ||||||
